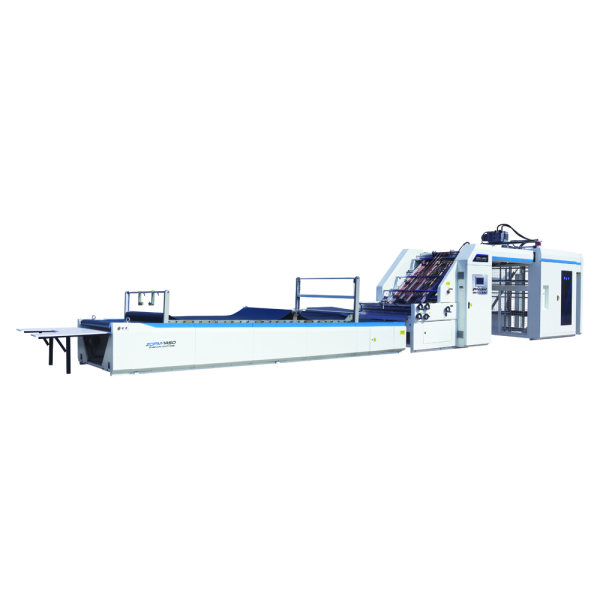

ZGFM智能高速裱纸机

是否有现货:

自动化程度: 全自动

是否加工定制:

适用行业: 其它

用途: 其它

品牌: 振新孛辰

型号: ZGFM1450/1650

规格: 1450*1450/1650*1650

产品详情

ZGFM 智能高速裱纸机_长条.png

结构特点

本系列产品的机台板壁制造,全部采用大型加工中心一次加工完成,保证了各个工位的精度,保证设备运转更稳定。

  • 面纸的走纸机构:配置高速专用飞达头,不论厚纸薄纸,保证了走纸高速、平稳。

  • 面纸升降台:为配合高速飞达,采用高强度蜗轮减速机,保证了瞬间提速稳定。

  • 面纸裁纸台:采用E型双缺口独特设计,可将待生产纸张用手叉车直接推入,缩短堆码纸时间,提高效率。

  • 面纸系统:采用伺服电机控制系统,灵敏度高、速度快,保证了底纸的出纸顺畅、不卡纸特点。

  • 底纸吸附系统:采用变频卡纸并配合电磁阀敏捷切换,保证底纸完全吸附,且操作简单。

  • 胶水轮:加厚电镀钢轮,表面精细研磨,胶水量可调至8g/㎡保证厚薄纸胶水均匀。

  • 胶水补充:采用液位自动控制,保证胶水自动补充,确保生产连续进行。

  • 纸张分离:针对高速运行,采用分离爪,使得纸张从胶水轮过胶后有效脱离。

  • 贴合定位:采用前定位方式,左右边各有侧挡规,保证了高速贴合精度。

  • 传动系统:采用德国进口链条及同步带传动,保证了传动精准、平稳、低噪音。

  • 操作系统:以人机触摸显示屏为操作中心与PLC连接将警告、侦测故障、异常状况及操作速度等各项信息显示在屏幕上,一目了然,并且能够侦测保养、工作记录、在线实时查看及时处理,真正体现效率。

  • 电气系统:采用国内外知名品牌,依照欧洲CE标准设计,细心制造,保证整机稳定、高效率、故障低。

  • 触摸屏操作系统:触摸屏集中控制,高分辨率人机界面实现人机对话,运行及故障实时动态监测,调整与故障排除更方便。

  • 上胶系统:采用不锈钢胶水辊,永不生锈,精细研磨后,胶水量调至最小时保证胶水均匀,下辊采用水辊清洗。

  • 传动系统:特制高速平带传动,传动平稳免润滑,缓冲吸震低噪音,安全独特的过载保护机构,防止辊筒意外的损伤。

  • 左右定位系统:左右以同步式侧挡规完成准确定位,底纸和面纸都配有精准的左右定位装置。

  • 飞达系统:配备高速自动专用飞达头,提纸吸嘴能自由调节提纸角度,送纸吸嘴能调节送纸角度,不论厚纸或薄纸,保证了 走纸高速、平稳。



主要技术参数



机器型号

ZGFM-1450

ZGFM -1650

纸张上限

1450X1450mm

1650X1650mm

纸张下限

500X500mm

500X500mm

面纸厚度

150-600g

150-600g

时速上限

12000张/小时

12000张/小时

前后精度

±1.5mm

±1.5mm

外型尺寸

11.5X2.2X2.4M

13.5X2.4X2.4M

机器重量

7000kg

7500kg

机器电力

20KW/380V

22KW/380V

底纸厚度

A、B、C、E、F瓦塄纸,300g以上卡纸,工业纸板
